事例紹介SOLUTION

特殊桟付きタイミングベルト製作　
＃オリジナル桟　＃試作可　＃溶着加工

ご相談内容・課題: 包装機メーカー様からのご相談。

S8Mタイミングベルトにネジ止めでL字型ステンレス板を取り付けしたいが、取り付ける板が重いため強度が必要。

ベルトメーカーのカタログを見たが希望のものが見つからず、製作できないかとのことでした。

ご提案内容: タイミングベルトへウレタン製プロフィールを溶着し、そこへステンレス板をネジ止めすることをご提案。

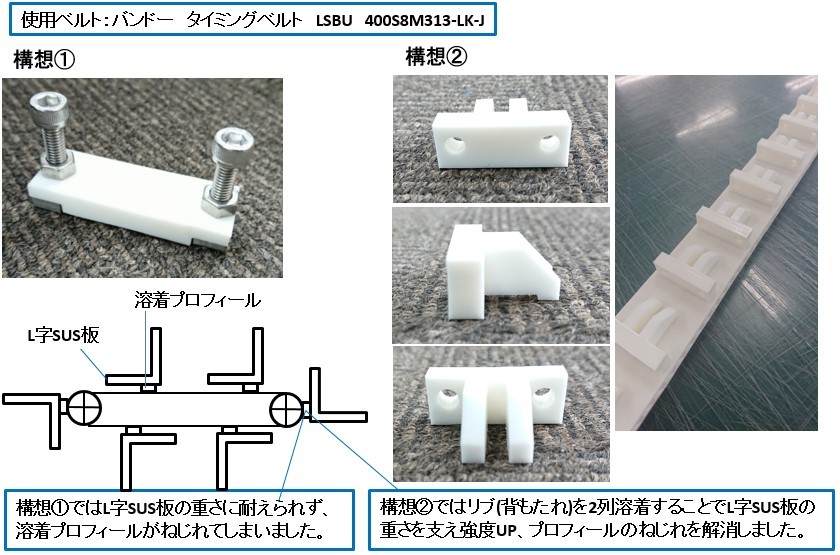

マンガ絵を見ながらお客様と打ち合わせして形状を決め、サンプルを製作。(構想1)

しかし、L字型ステンレス板の重さに負け、溶着したプロフィールがねじれてしまいました。

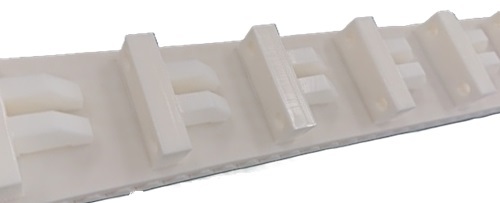

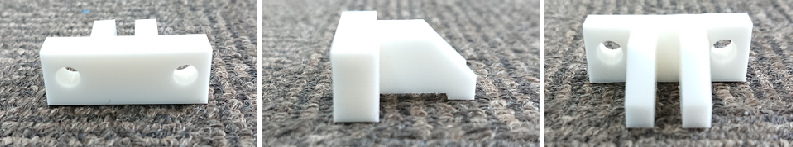

再度打ち合わせをし、2列リブ(背もたれ)付に変更。サンプルも再製作対応(構想2)を行い、今度は重さを支えることができ、プロフィールのねじれも解消しました。構想2にてご注文頂きました。

その他: 当社は一品一様で、お客様の仕様に合わせたプロフィールを製作いたします。

また、自社加工を行なっているため、サンプルもスムーズに提供いたします。

サンプルを見ていただくことにより、お客様にはより具体的に設計のイメージをお伝えすることができます。

加工についてのご不明点や疑問点がございましたら、お問い合わせフォームよりお気軽にご相談下さい。
