【ベルト工場Blog】ウレタン製丸ベルト加工 ＜前編＞
こんにちは。製造部のYです。
今回から2回に分けて、ウレタン製丸ベルトの加工についてご紹介します。
目次
■丸ベルトとは

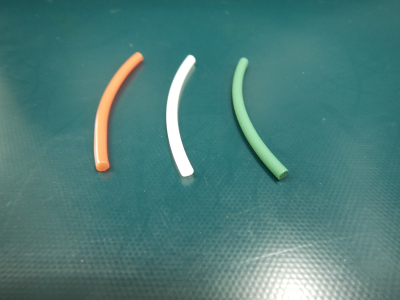

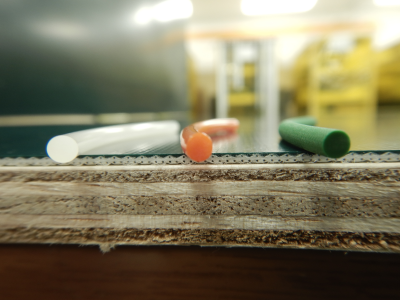

「丸ベルト」と一般的に呼ばれていますが、熱可塑性ポリウレタン材でできた丸紐のことを指します。
”紐”という意味で「ウレタンコード」という呼び方をする場合もあります。
ポリウレタンは機械的特性（耐摩耗性・引裂抵抗性）に優れた材料です。
熱可塑性の性質を持っているので、加熱により変形し、冷ませばその形状のまま硬化します。
この性質を活かして、2つのものをつなぎ目なくくっつけることができます。これを溶着といいます。
紐の端と端を溶着すると輪状にできますし、ウレタンシートの上に紐の側面を溶着すると細長い突起を作ることができます。
このように丸ベルトは多種多様な用途に使用することができる、汎用性の高い材料です。
【利用例】
＊ 輪状に溶着（エンドレス加工）して、動力を伝える「伝動ベルト」として
＊ 輪状に溶着して、「パッキン」として
＊ 輪状に溶着したものを、複数本掛けにして、「搬送ベルト」として
＊ ローラーなどに巻き付けて、「滑り止め」として
＊ 丸棒などにひっかけて、「目印」として
＊ 搬送ベルトに溶着して、様々な用途の「桟」として
このように利用例が多いですので、一度では書ききれません！
今回は丸ベルトの種類と、輪状にする加工についてご紹介していきます。
■丸ベルトの種類
「丸ベルト」は、径（線径）、色、硬度、特性がそれぞれ複数あるため、種類の多い材料です。
用途や取り付ける装置に適合するものを選定することができます。
【丸ベルトの種類（例）】
- 線径 φ1.5～φ15.0 （バンドー化学 オレンジ）
- 色 オレンジ、緑、白、透明、半透明、青、黒 （バンドー化学・ハバジット・三ツ星ベルト）など
- 硬度 ショアＡ80～90 程度
- 特性 高負荷（白）、耐加水分解（青）、帯電防止（黒）など ※青・黒は伝動用の使用不可
当社では幅広い線径の在庫を保有しています。

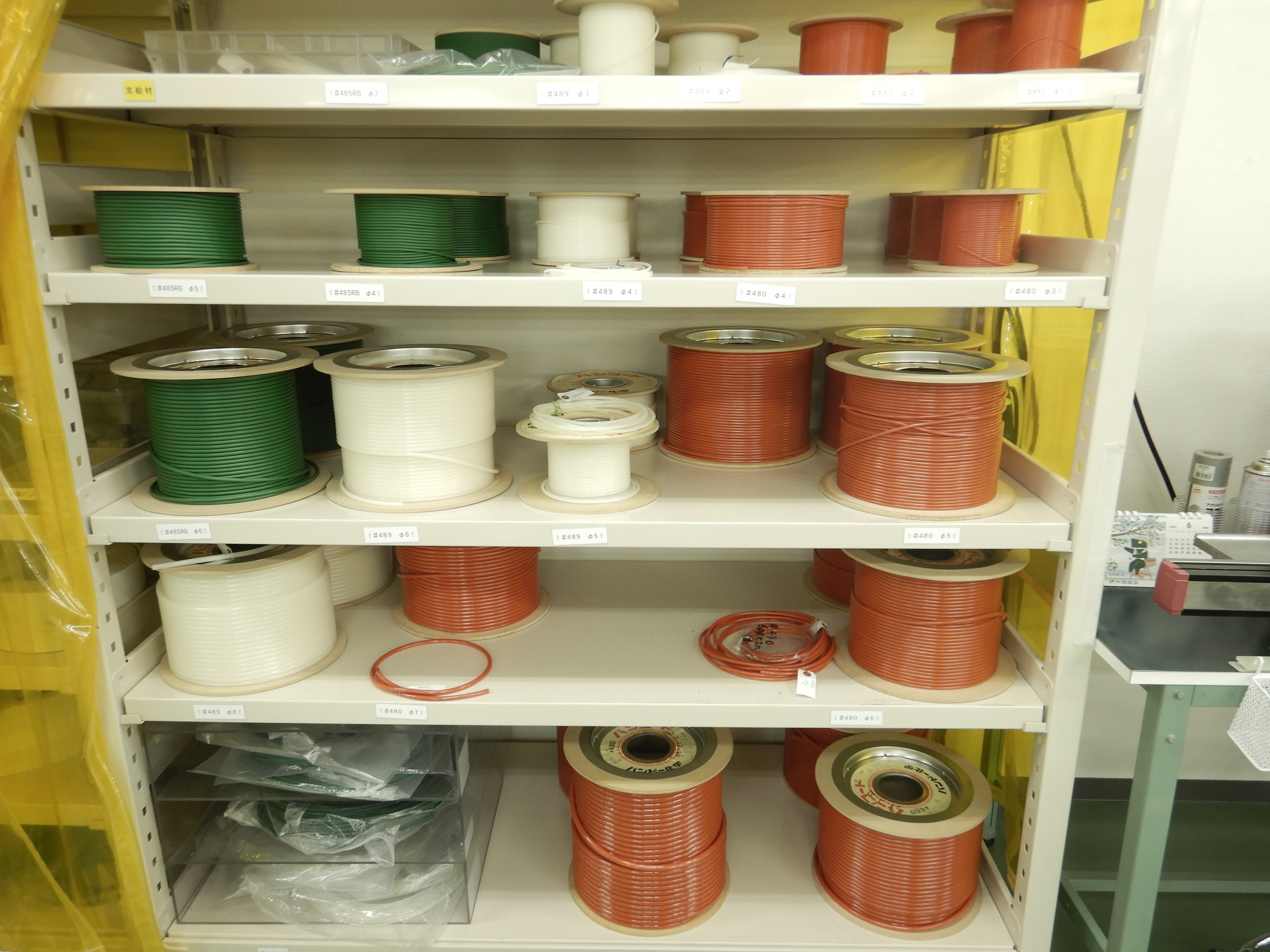

▼在庫棚の様子

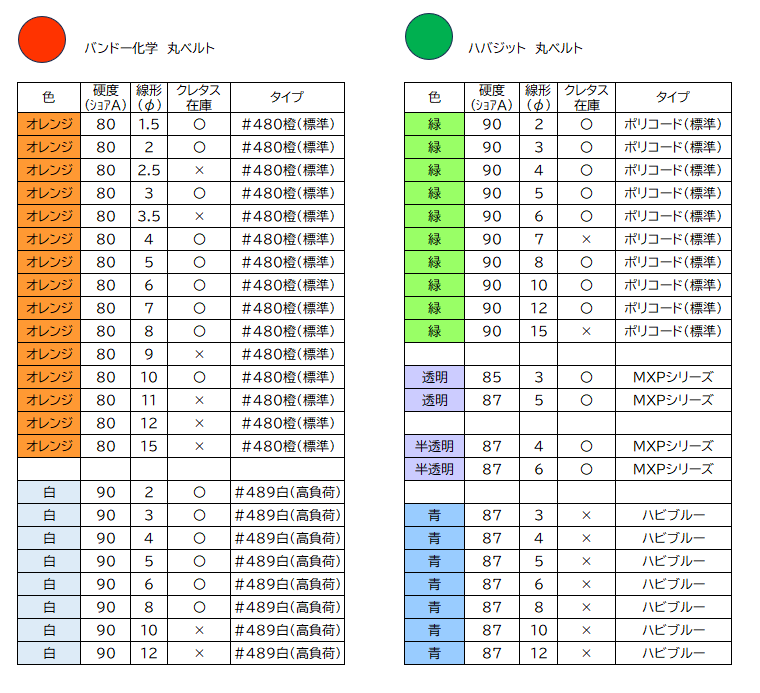

当社で在庫を持っているものを中心に一部紹介したものが下記の表になります。
上記は一例ですので、他の色や仕様についてはお問合せください。
また、当社で在庫していない材料でも取り寄せは可能ですが、ロットが発生しますのでご承知おきください。

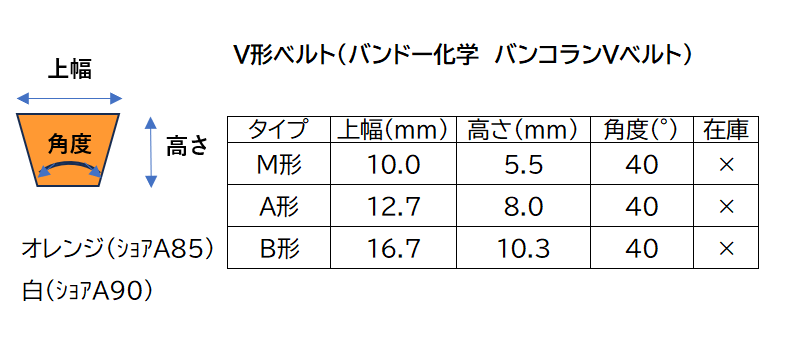

なお、ここまでご紹介してきた「丸ベルト」は断面が丸いものを指しますが、断面が台形のものもあり、「V形ガイド」と呼ばれています。
「V形」のうち、特に搬送ベルトの蛇行防止桟（蛇行防止ガイド）として使用されるものは「Vガイド」と呼ぶのが一般的です。
Vガイドの寸法表は搬送ベルトの解説ページに掲載していますので、そちらをご覧ください。
■丸ベルトのエンドレス
溶着加工によって、1本の丸ベルトを輪状に繋ぐことを、「エンドレス加工」と呼んでいます。
丸ベルトのエンドレス加工には、専用のアイロンを使用します。

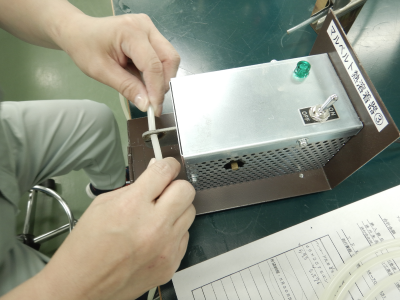

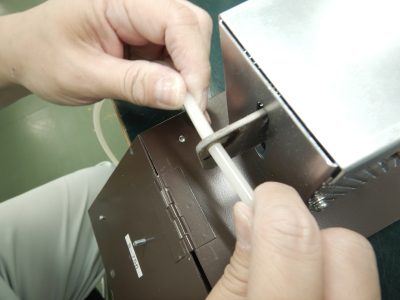

▼エンドレス加工の様子
芯体の入っていない丸ベルトは伸縮しますので、固定されたプーリの上からひっかけて取り付けることができます。
指定の長さで溶着することができるため、現場に合わせた加工が可能です。
周長1㎜単位でご指定いただけますが、伸縮する材料ということもあり、公差は大きめです。
【公差（参考：バンドー化学）】
- ～400㎜ ±3㎜
- 401～600㎜ ±4㎜
- 601～800㎜ ±5㎜
- 801～1000㎜ ±6㎜
- 1001～1200㎜ ±7㎜
■小径のエンドレス
さて、丸ベルトのエンドレス品で最も難しいのは、実は短い周長のエンドレス品です。
当社では、内径が10～15㎜程度の小さなエンドレス品も多数製作しております。

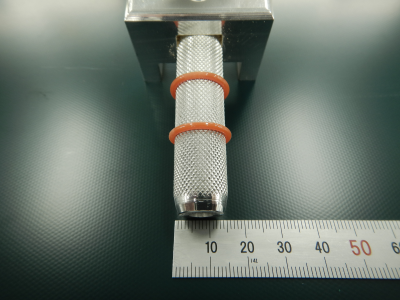

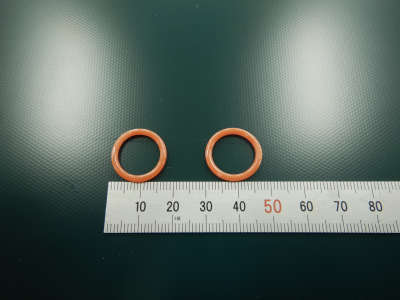

▼加工例
線径φ2 中心周長約50㎜ 外径約17.9ｍｍ 内径約13.9mm
加工可能寸法は材質（硬度）や線径によって異なります。
以下に取り扱いの多いサイズの最小径エンドレスサンプルの写真を掲載しますので、ご覧ください。

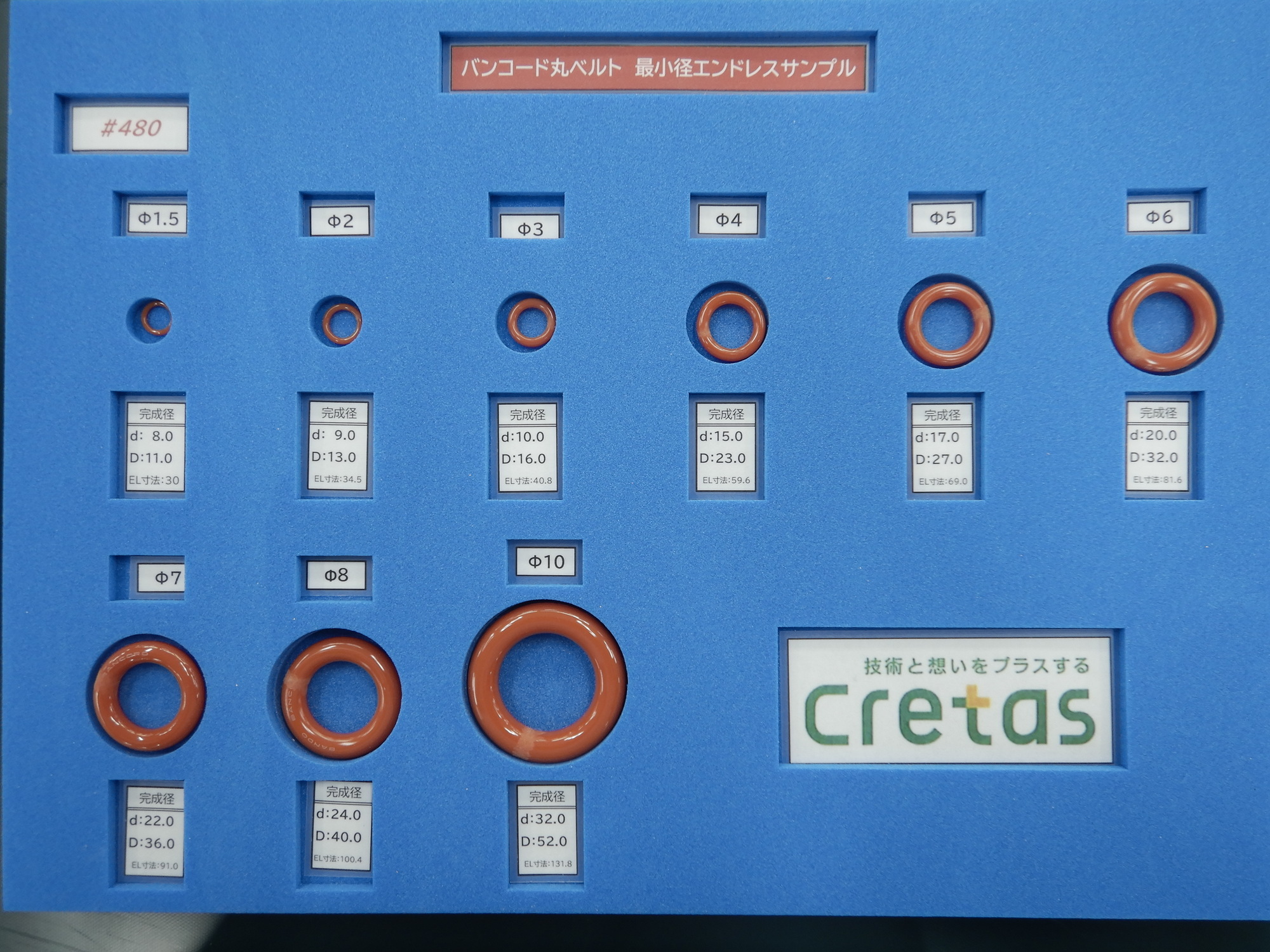

▼丸ベルト オレンジ（バンドー化学） 最小径エンドレスサンプル

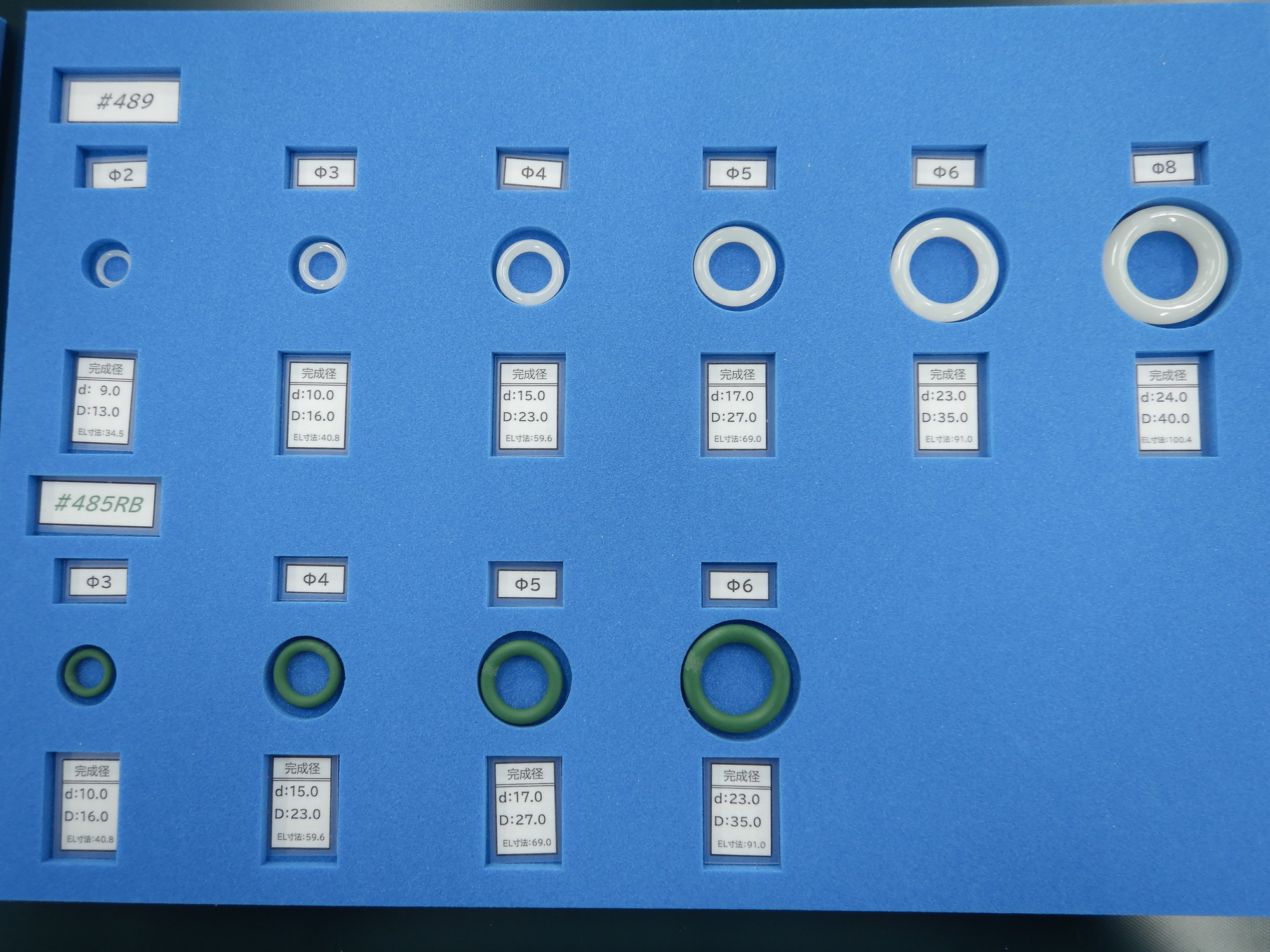

▼丸ベルト 白（バンドー化学） 最小径エンドレスサンプル
▼丸ベルト 緑・透明・半透明（ハバジット） 最小径エンドレスサンプル
なお、V形ベルト（断面＝台形）についても、同様にエンドレス加工をすることができます。
エンドレスをすると、幅の広い部分が外側に向いたリング状になります。

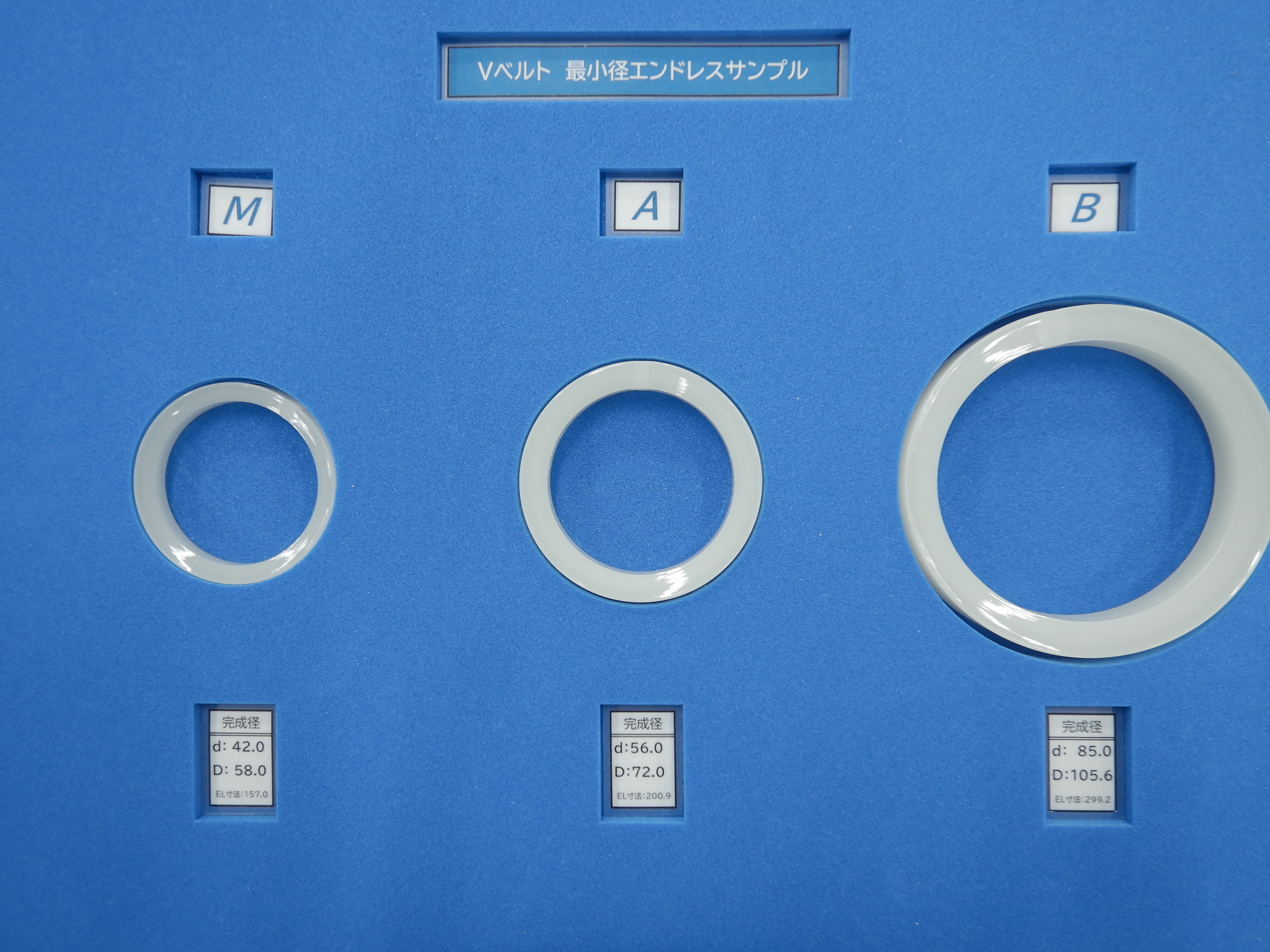

▼V形ベルト 白（バンドー化学バンコランVベルト） 最小径エンドレスサンプル
■次回予告
さて、今回のベルト工場Blogはいかがでしたでしょうか。
＜前編＞でご紹介したのは、丸ベルトそのもののご紹介とエンドレス加工でした。
後編では当社が最も得意としている、「丸ベルトを使用した搬送ベルト加工」について詳しくご紹介してまいります。
お楽しみに！
