【ベルト加工Blog】 サンライン®ベルト ミスターLキーパー®
こんにちは。
営業部のMです。
今回のブログでは、バンドー化学製サンラインベルトの『ミスターLキーパー®』についてご紹介します。
このミスターシリーズは、お客様のニーズに合わせて色々な課題に対応すべく開発されたベルトという事が特徴です。
ミスターシリーズについては、過去のブログで度々紹介しており、「搬送ベルトの特殊エンドレス加工」で『ミスターProジッパー』を、「小型コンベア用ベルトの製作」で『ミスターNスティック』についても紹介しています。
もしまだ見ていないという方がおられましたら、ぜひこちらもご覧ください。
目次
◆ミスターLキーパー

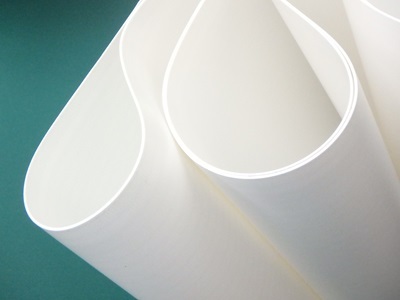

ミスターＬキーパーは、2023年4月にバンドー化学株式会社から発売された、低収縮性に優れた食品用ベルトです。
表も裏も耐湿熱、耐薬品、抗菌防カビのウレタン製で、小プーリにも対応した1PLYのウレタンベルトです。
食品工場からのご要望に全てお応えできるようなベルトです。
当社は、ミスターLキーパーの加工認定工場として、他のサンラインベルト同様、エンドレス加工からVガイド加工（蛇行防止）やマーキング加工など、溶着による付帯加工が可能です。
◆エンドレス加工
ジョイント方式はフィンガージョイントとなります。

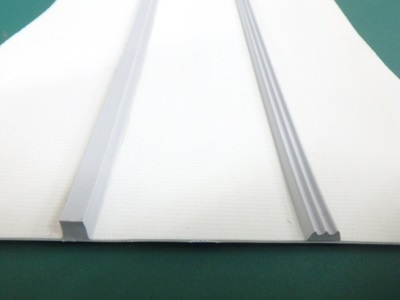

◆ガイド加工・縦桟加工
表と裏が耐湿熱ポリウレタン製の両面カバーベルトとなりますので、同素材となる耐湿熱Vガイドで溶着加工をします。

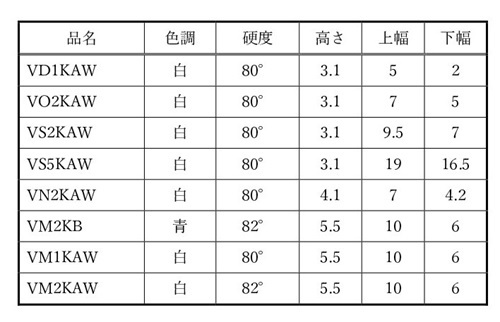

当社では様々な形状の耐湿熱ウレタン製Vガイドを取り揃えており、下記8種類の中から用途に合わせて選定いただけます。
またVガイド以外の形状として、耐湿熱ガイド材から5W×5Hの角材形状に切り出したパターンも対応可能です。
◆耳シール加工
耳シール加工は『CreガードA』の施工が可能です。
中間層のベルト帆布は耳ほつれ防止仕様となりますが、両端にシール加工を施すことにより、さらにベルトをほつれにくくし、油や粉の潜り込みを防ぐ事ができます。

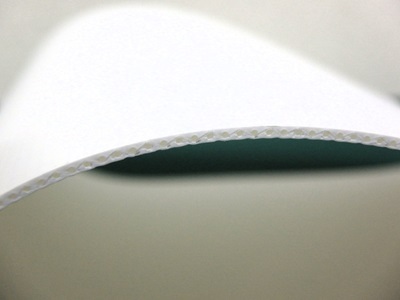

耳シール加工を施していないベルトの側面部は、下の写真の様に、帆布の横糸断面が露出する状態となります。

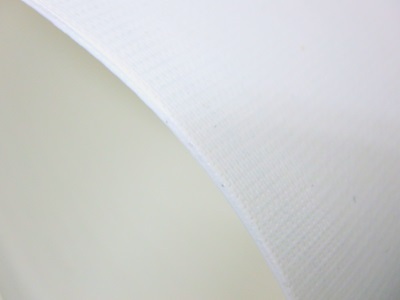

耳シール加工（CreガードA）を施したベルト側面部は、ベルトのカバー材であるポリウレタンで覆われて、横糸の露出が無くなる状態となります。
異物混入を出来る限り防止することを求められる使用環境において、リスクの低減効果を得ることできます。

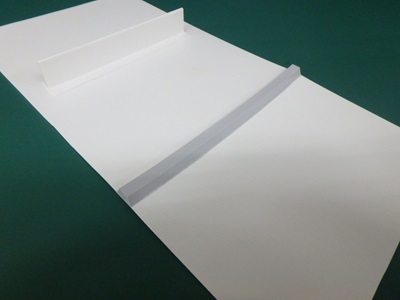

◆横桟加工
横桟に使用する桟材料については、耐湿熱ポリウレタンのVガイドを使用することを推奨しています。
ガイドの選定については、『ガイド加工・縦桟加工』で紹介している一覧表を参照下さい。
耐湿熱ポリウレタン製の桟材料以外を使用する加工については、耐湿熱･耐薬品のベルト特性からも早期剥離が生じる可能性が高いため、非推奨としています。

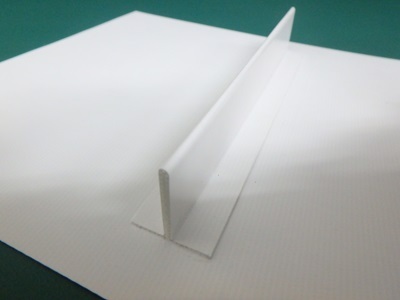

ベルト折り曲げ桟の加工については、T型桟のみ加工可能となり、桟材料はミスターＬキーパーを使用します。
耐収縮性に優れたベルトになる為、横桟加工が可能な横桟の幅・高さについては、別途ご相談ください。
尚、折り曲げ桟は足幅が広く、ベルトの屈曲に影響を与えますので、使用されるプーリ径に注意してください。
（最小プーリー径に関する保証データーは準備しておりませんので、実機でのご確認となります。）

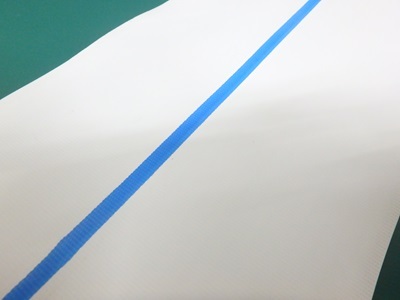

◆マーキング加工
マーキングの色調は青色となります。
他のサンラインベルトと同様、マーキング方向は縦と横にも対応可能です。
ラインマーキング以外の形状でも対応可能な場合がありますので、ぜひご相談下さい。
今のところ線幅は5ｍｍ限定とさせていただいております。太くなるとにじみなどが発生するため、今後も検討してまいります。
また、他のミスターシリーズについても、特殊加工を当社で対応している事例を今後のブログで紹介できればと思っていますので、ぜひご期待ください。
ベルトに関するご相談はお問い合わせフォームからお寄せください。
