チェーンから高伝動ベルトへの置き換えリメイク

＃汚れない＃作業不可軽減＃高負荷タイミングベルト＃Ceptor-X ＃省スペース #コンパクト化＃低騒音 # 耐久性

「Ceptor ®-X　（セプターテン）」

ベルトメーカーのバンドー化学が開発した伝動ベルトです。

特長

・高トルク伝動

独特の円弧歯形状によるかみ合いと高剛性、高弾性の構成部材により高トルク・高伝動を実現。

また、歯欠け耐久性にも優れています。

・位置決め精度の向上・長寿命

高弾性カーボン心線の採用によりベルトが伸びにくい。

急停止・急加速による歯飛びを防止するとともに、高い位置決め精度を実現。

※従来の高強度ガラスに比べ、弾性率は２倍。そのため、伸びが小さく歯飛びトルクが向上。

また、耐久性向上によりベルトの寿命も伸びました。

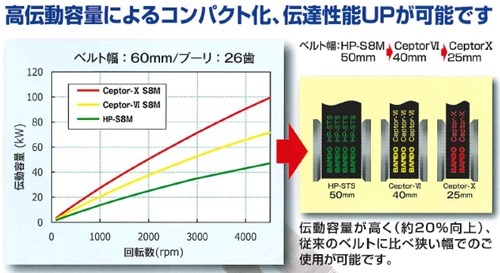

・コンパクト化

高伝動容量のため、従来仕様に対しベルト幅を細く・小プーリ径化出来ますので、コンパクトな設計が可能です。

また、ベルト幅が細くても使用できるため、騒音を低くすることが出来ます。

・標準プーリでの使用が可能。

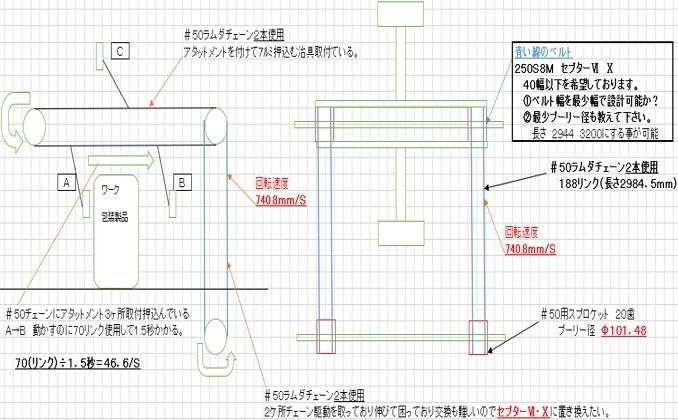

ご相談内容・課題: 包装機器メーカー様からのご相談。

包装製品を送り込む部分にローラーチェーンを2本掛けで使用している。

チェーンの伸びが早く、頻繁に交換作業が発生。

また、交換作業が難しく時間がかかり、油汚れもあるので改善したい。

置き換えるなら幅の細いベルトを使用したいとのこと。

ご提案内容: ベルト幅が細く高負荷タイミングベルトの「Ceptor ®-X(セプターテン)」のご提案。

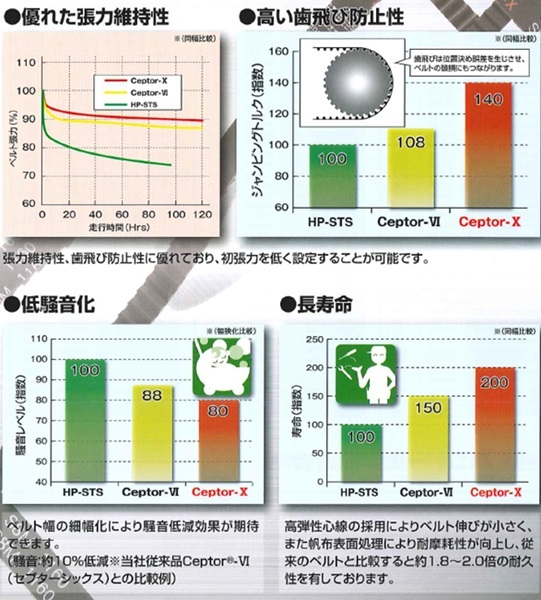

チェーンからの置き換え実績もあり、張力維持性・歯飛び防止性・耐久性に優れていることをご提案し、試験採用して頂きました。

ご採用の結果、交換頻度を低減でき、油汚れも無くなった為、好評頂きました。

その他: Ceptor ®-Xは、伝動容量の向上からベルト幅を細くしても使用可能となっており、省スペース・軽量化・低騒音を実現可能です。

また、高弾性部材を使用し、位置決め精度も高いことから、産業用ロボット、医用・薬科機器、半導体製造機器など様々な用途に最適です。

※選定に関しましては、メーカーの設計検討書のご記入が必要となります。
