【キャスター付きステンレス架台製作】
#スピード対応 #現場改善 #既存設備 #設計・製作

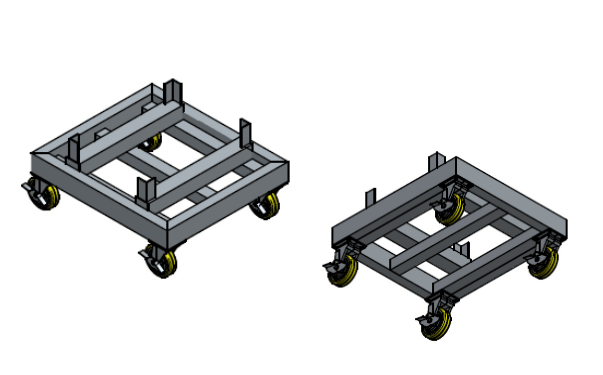

◆ステンレス製 キャスター付き架台


◆【左図】上からの架台外観
既存の装置を中央にはめ込むだけのシンプル設計。
材料は耐食性に優れているステンレス製の角パイプ。

◆【右図】下からの架台外観
キャスター取付面は汚れが溜まりにくく、且つ拭き取りやすいように、溶接個所もフラットになるように設計。

ご相談内容・課題
食品加工工場様からのご相談。

重量のある食品加工機をキャスター付きの架台に載せていたが、既存の架台は鉄製で、サビ発生の懸念がある状況。

急ぎステンレス製で作り直したいとのこと。

ご提案内容
現場で寸法や仕様状況を確認させていただき、下記の改善点を加えた設計でご提案を行った。

・装置の重量(100㎏)を考えると既存の形状だとバランスが良くないので、少し大きめにサイズ変更

・清掃性を向上させるため、裏面(キャスター側)は段差をなくし、汚れても拭き取りがしやすくなるように改良

サビの心配がなくなることに加え、架台の安定性と清掃のしやすさが向上することを評価いただき、ご採用となった。

その他
今回ご紹介した案件は、以前にも別の製作品をご注文いただいているお客様であり、当社が『現場に合わせた製作品で提案できる会社』として評価いただけていましたが、急ぎの案件にスピーディーな対応ができたことで、改めて対応力が高いと評価いただくことができました。

既存設備の改良には、設計・作図にそれなりの時間が必要となってしまうケースが多いですが、当社はこれまでにも食品工場の現場改善を多く手掛けていますので、スピーディな対応が可能です。

また、過去に似たようなケースの改善実績がある場合には、更にスピーディに対応ができることもあります。

現場改善でお困りごとがありましたら、ぜひお気軽にご相談下さい。
