搬送ベルト

ハバジットアタッチメント取付用タイミングベルト“ATM”
＃アタッチメント自由設計　＃アタッチメント交換可能　＃入手性が良い　

【ハバジット　アタッチメント取付用ベルト　ATMベルト】

《仕様》

　＊歯タイプ：AT10

　＊芯線：スチール

　＊対応標準幅：25ｍｍ、50ｍｍ、75ｍｍ、100ｍｍ

　＊専用金具：ステンレス製　M4×深さ6ｍｍ（ネジは25.0±0.2幅ごとに1カ所）

　＊金具最小取付ピッチ：50mm（5歯）

　＊納期：約2週間〜

ネジ留めで取付ができるので、アタッチメントは自由に設計できます。

ご相談内容・課題: 装置メーカー様からのご依頼。

製品を個別に包装する装置について、搬送するものに合わせた形状の桟を付けようと考えている。

搬送物は種類が多く、新商品に合わせて桟の形状が頻繁に増えていく。

短納期を希望されるお客様が多い装置のため、なるべく入手しやすいものが良い。

何か紹介してもらえないだろうか、とのこと。

ご提案内容: ハバジットのアタッチメント取付用金具付ベルト『ATMベルト』をご紹介。

歯タイプはAT10のみですが、専用金具がベルトの歯に埋まる形状になっていて、屈曲を妨げません。

また、ネジの「飲み込みシロ」が深い金具なので、ゆるみが少ない特長があります。

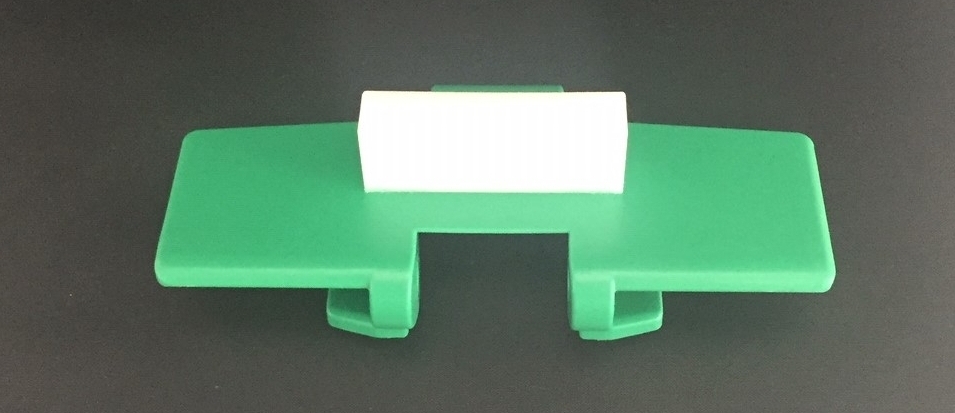

ベルトにはM4のメネジが指定ピッチで付いているだけのシンプルな構造で、取り付けるアタッチメントの形状はお客様側で自由に設計できます。

取付ピッチに変更がなければ、後からアタッチメントのみ交換も可能です。

・アタッチメント形状違いでもベルトの仕様は共通化できるため、在庫種数を減らすことができる

・ベルトだけなら2～3週間程度で製作でき、入手性が良い

上記２点を高評価いただき、採用となりました。

初めて採用されてから10年以上経ちますが、その間にリリースされた新機種でも引き続きこのベルトを採用いただいており、実績が増えています。

その他: ATMベルトでは対応できないケースもあります。

下のような場合は一度クレタスまでご相談ください。

【例】

＊アタッチメントが重くて、M4ネジ留めでは不安

＊アタッチメント取付けピッチが短すぎる

＊AT10とは違う歯タイプ希望

＊標準幅以外の幅にしたい

正確な位置決めのためのアタッチメント、または溶着桟（プロファイル）についてお困りごとがありましたら、是非お気軽にご相談下さい。
