【設計・製作Blog】食品工場 ローラー用可動式保管BOXの設計・製作
こんにちは。
製造部技術課のNです。
今回のブログでは、食品工場で使用するローラーの可動式保管BOXについて、オリジナル品を当社で設計・製作した事例をご紹介していきます。
目次
◆異物混入対策の相談
【顧客】
食品工場
【相談内容・ご要望】
生産ラインで使用する製作品のブラシローラーは、木製の通い箱に入った状態で納入され、交換時まで荷受けエリアで保管している。
木箱内に入れている時間が長くなると木くずや木片がブラシローラーに付着するリスクがあるため、工場内へ運び入れる際には毎回検査が必要な状況である。
異物混入対策のため、納入業者に木箱の使用をやめるように要請したが、対応が難しいと断られてしまった。
そこで、サビにくく丸洗い可能なステンレス製の専用保管箱製作を検討することになった。
更に、現状は保管場所から現場まで、2人の作業員が軸部分を手で持ち上げて運搬しており負荷が大きいので、保管箱に車輪と取っ手をつけて可動式にして作業負荷も軽減したい。
【課題】
1．木くずや木片等がブラシローラーに付着し工場内に持ち込まれ、異物混入のリスクがある
2．装置取り付けの際、木箱から出して現場まで２人で持ち上げて運ぶ為、身体的負荷が大きい
◆オリジナル ”ローラー保管BOX” 概要

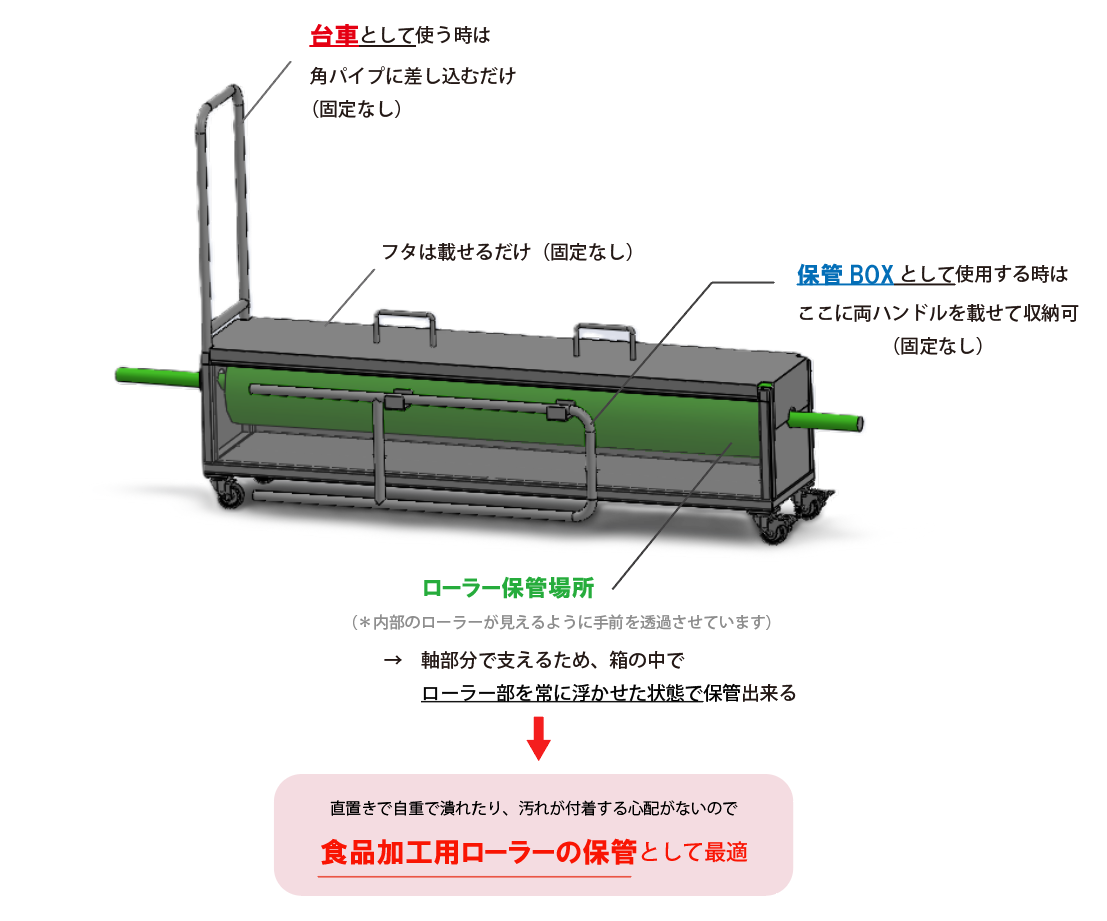

【製作品概要と設計時の工夫】
お客様のブラシローラーのサイズや形状に合わせた可動式保管BOXを設計。
ご要望に合わせ、使いやすくなるような工夫を盛り込みました。
✓ 異物混入防止やサビにくい等の衛生面での改善も期待出来るためステンレスを採用
✓ 保管時にホコリが被らないように（異物混入防止のため）フタを装着
✓ ハンドルの取付けをネジが不要な、穴に差し込んで使用出来るタイプに簡素化
✓ ハンドルのパイプ部分には、オーダー品ではなく規格品を使用しコストダウンを図った
✓ 移動時以外は、ハンドル部分をボックスの脇に載せて収納・保管出来るようにした
✓ 保管時にホコリが被らないように（異物混入防止のため）フタを装着
✓ ハンドルの取付けをネジが不要な、穴に差し込んで使用出来るタイプに簡素化
✓ ハンドルのパイプ部分には、オーダー品ではなく規格品を使用しコストダウンを図った
✓ 移動時以外は、ハンドル部分をボックスの脇に載せて収納・保管出来るようにした
◆お客様の声・評価
「今までは、木箱から出して現場まで手で持ち上げて運ばなければいけなかったが、新しい保管BOXを導入してからは、入荷後すぐに保管BOXに載せ替えてそのまま現場まで運ぶことが可能になったので、手間が省け楽になった」と嬉しいお言葉を頂いております！
初回品が高評価だったため、更にサイズ違いや抜型ローラーなど用途の違うローラー向けの保管BOXもリピート採用継続中。
他にも木箱で運用を行っている現場があるそうですが、徐々にステンレスへ移行するとの事です。
✓ 省人化・省力化を図りたい
✓ 木箱からステンレスに移行し異物混入対策や衛生面を向上させたい
✓ 様々な仕様（オーダーメイド）の台車を作りたい
このような課題をかかえていらっしゃる場合は、ぜひお気軽にご相談下さい。
