クッション性を付与した搬送用タイミングベルトの課題解決事例

#バキューム用タイミングベルト　＃ウレタンパッド　＃吸引　＃貼り加工　＃試作　＃クッション　＃スポンジ

今回は、搬送用タイミングベルト（バキュームベルト）にクッション性を持たせ課題解決した事例を紹介します。

【バキュームベルトとは？】

ベルトに無数の穴をあけて、ベルトの裏側から空気を吸引し製品を固定しながら搬送するベルトです。

通常のコンベヤでは搬送が難しい、軽量で滑りやすい搬送物の固定や位置決めに用いられます。

当社では、バキューム（吸引）用の穴あけ加工のほか、プーリーの形状に合わせた歯研磨加工も行っています。

ご相談内容・課題: 包装機械メーカー様からのご相談。

バキュームベルトを高速でストップ＆ゴーを繰り返しながら動かしている。

バキュームベルトの背面の穴からひび割れが発生し搬送物に傷がつくことがあるとのこと。

その為、製品不良が発生している。

搬送物は軟らかい不織布製品。

何か良い対策はないか？

ご提案内容: ひび割れの要因は、穴ピッチが狭いのと屈曲疲労が考えられました。

設計上、穴ピッチとベルトタイプの変更は不可とのこと。

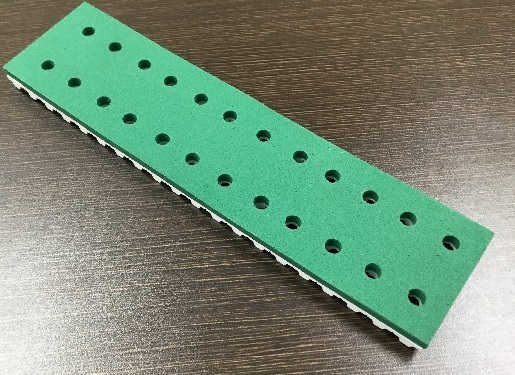

搬送物の保護対策として、ベルト背面にウレタンパッドを貼る加工をご提案。

クッション性とグリップ力のあるウレタンパッドを貼ることで、擦過痕のリスクを低減します。

また、当社工場では、ウレタンパッドをベルトに貼ってから穴加工をするので、穴位置も合わせられます。

試運転を行い、バキューム搬送と搬送物にも影響なく上手くいきました。

試運転後もウレタンパットの剥がれはなく、良好に使用出来ているというお言葉を頂けました。

ウレタンパッドとは？

ウレタン素材で作られたスポンジ状の緩衝材です。

衝撃を吸収しやすく形状が戻りやすい。また、耐久性も高く長時間使用してもへたりにくいのが特徴です。

その他: 当社では、搬送ベルト・タイミングベルトへの貼り加工を得意としております。

今回のご相談も、これまでの加工実績を応用して提案させて頂きました。

ベルトでお困りでしたら是非お気軽にお問い合わせ下さい。
