★開発品★ TPUスクレーパー+ブラケットユニット
ハバジットのTPUスクレーパーは、液状、粉状の汚れのかき取りに効果的と好評の製品です。
当社では、取り付け簡単なブラケットユニットを開発いたしました。
当社では、取り付け簡単なブラケットユニットを開発いたしました。
目次
■ ハバジットTPUスクレーパーの特徴
ハバジットのTPUスクレーパーは、本体部は固め（ショアA92）、かき取り部は柔軟性のある軟らかめ（ショアA85）のポリウレタン二色成形品です。
しなやかなので、硬質プラスチックや金属のスクレーパーと比較してベルト表面の摩耗や損傷リスクが低いのが特徴です。
ベルトに適度に密着させることによって、特に液状の汚れや粉ものの掻き取りに威力を発揮します。
食品衛生法にも適合していることから、食品工場をはじめとした幅広いお客様からお引き合いをいただきます。
一方で、メーカーでは定尺1200㎜でしか販売していないため、もっと短いサイズで十分というお客様や社内に加工する部署がないお客様からは、試してみたいのに購入し辛いという指摘もいただいておりました。
＜TPUスクレーパーの長所＞
✓ 食品衛生法に適合
✓ かき取り部が柔軟で、液状・粉状の汚れのかき取りに威力を発揮
✓ スクレーパーが柔軟なのでベルトを摩耗・損傷させるリスクが低い
＜TPUスクレーパーの短所＞
＊ メーカーが1200㎜の定尺販売しかしていない
＊ コンベヤにとりつけるためには別途、穴加工や金属部品の入手・組み立てが必要
そこで当社では、製造現場で最も多く採用されている、アルミフレームの小型コンベヤに簡単に後付けできるブラケットユニットを開発しました。
■ 標準ブラケットユニット
汎用のアルミフレームコンベヤには、付属品を取り付ける溝がついています。
当社ではその溝にナットを入れて、お客様側でねじ止めしていただくだけですぐに使える仕様を標準品として設定しました。
開発のために、現場のお客様や装置メーカーの設計者様の話を伺いました。
TPUスクレーパーをベルトに接触させる位置は現場で微調整ができるようにし、スクレーパーの良いところを最大限に発揮できる作りになっております。
また、汚れるスクレーパー部分は1日に何度も洗浄するというお声をいただきましたので、工具を使わないで着脱できるのもポイントです。
既に食品工場様、検査装置メーカー様などから採用をいただいております。
採用例：製菓工場様 用途：チョコレートのかき取り など多数
【特徴】
✓ 対応コンベヤフレームに簡単後付け
✓ コンベヤの型式から見積可能
✓ スクレーパー傾きの微調整機能があるので、ベルトと適度に密着させることが可能
✓ スクレーパー部は工具レスで着脱可能なので、洗浄が簡単
✓ スクレーパー部以外はオールステンレス
厳しい基準の食品工場での使用にも最適
■ 標準品セミオーダー対応範囲
今までは都度採寸と設計をしていたスクレーパーのブラケットでしたが、WEBを通して遠方のお客様からもご相談が増え、見積のスピードアップの必要性を感じるようになりました。
そこで、より多くのお客様に素早く対応できるように、標準仕様を決め、セミオーダースタイルを取り入れることにしました。
ベルトコンベヤメーカー大手3社（オークラ輸送機・マルヤス機械・三機工業）のアルミフレーム・ストレート標準モデルのコンベヤについて対応可能です。

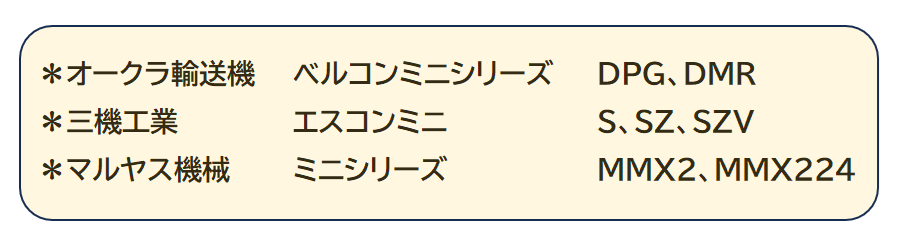

＜対応コンベヤ（例）＞
※上記以外の型式、メーカーでも対応できる場合がありますのでご相談ください
＜対応サイズ＞
※機長が極端に短い場合は対応できない場合があります
見積をご希望の方は、問い合わせフォームからご依頼ください。
＊ タイトルに「TPUスクレーパーユニット見積依頼」とお書きください
＊ ご使用のコンベヤ型式と呼び幅を教えてください
＊ コンベアの用途（搬送物）を教えてください
＊ ベルトの型式や形状が分かれば教えてください
■ 取り付け方
取り付けは非常に簡単です。
以下の手順で行います。
【設置時】
1）ブラケットはコンベヤのフレームにネジ①を留める
2）スクレーパーが適度にベルトに当たるように傾きを調整し、ボルト②を留める
【洗浄時】
汚れが付くスクレーパー本体 ステンレスバー部分のみを外すときは、ローレットネジ③で工具を使わずに脱着可能
■ かき取り性能（動画）
内容：①チョコレートシロップのかき取り
②小麦粉のかき取り
※なお、動画に出てくるブラケットにはかき取った汚れが入るトレイが付いていますが、
現在ご用意している標準仕様品には付属していません。
■ 注意点 ほか
ご相談いただくにあたり、注意点は以下の通りです。
！注意点！
＊ コンベアへの取り付けはお客様にお願いしています。
＊ 完成品および部品はご注文いただいてからの製作となりますので、即日・短納期の出荷はできません。
なお、セミオーダー可能範囲でない場合も、特注品としてご相談いただくことができます。
【例】
＊ その他の各社コンベヤ＊ カス受け付き（トレイタイプ・シュートタイプ・ドレンホース直結タイプ）＊ 材質違い＊ 幅広
